首頁 >>產品中心 >>DRK74HZG-A重載激光切管卡盤前卡

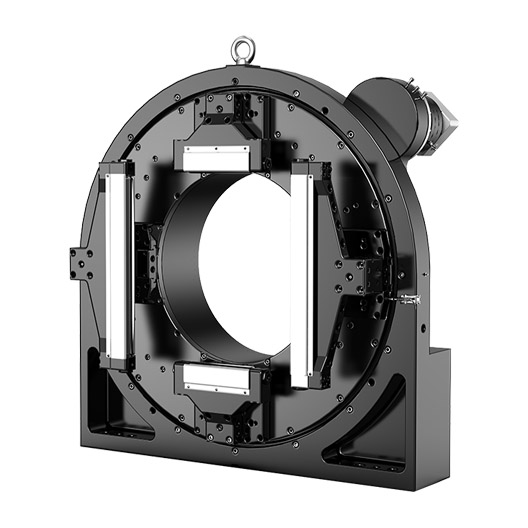

DRK74HZG-A
重載激光切管卡盤前卡
  • 1

    穩定性高

    軸承靠前,短懸臂結構,提供更穩定的支撐

  • 2

    夾持范圍廣

    夾持范圍大,可滿足多種大型材、管材夾持

  • 3

    承重高

    夾持力大、可實現重型管件穩定夾持

  • 4

    零尾料

    三/四卡盤設計,可實現零尾料加工

  • 5

    防護有道

    整體防護,內部不進粉塵廢渣,使用壽命長久,維護簡單


視頻展示

性能參數

規格

外徑
(mm)
通孔直徑
(mm)
中心高度
(mm)
總質量
(Kg)
慣量
(K g.cm2)
重復定位精度
(mm)
回轉精度
mm
DRK74HZG-AΦ1430Φ740720±0.0517602480000≤0.15≤0.15



規格單爪行程
(mm)
單爪推力
(Kg.f)
加工范圍
(mm)
許用氣壓
(M pa)
額定轉速
(rpm)
最小夾持壁厚
(mm)
保壓時間
(h)
DRK74HZG-A67.52200100-7300.4-0.930≥512



      在不同應用場景下,所需管材直徑、長度、類型、重量都不盡相同,傳統加工無法滿足多類型重管加工行業發展需求



      DRK-740圓孔重載激光卡盤內部齒輪齒條傳動,傳動件熱處理合理,確保長期使用無磨損,保障精度穩定性;其整體布局“短懸臂結構”,即卡爪的夾持點與軸承座的支撐點距離較近,使卡盤重心靠近軸承座,增強了強構穩定性高;軸承座采用鑄件,軸承、軸承座包圍的設計,不僅縮短切割懸臂,減少軸承的額外傾覆力矩,還有效延長軸承壽命,保證切割精度;


      DRK-740前后卡盤減速機,均采用一體式鑄件,與軸承軸承座強強連接,法蘭盤連接穩定性高,安全可靠,減速機支架無脫落可能。整體防護,確保內部不進粉塵廢渣,內部運動零件可以定期潤滑,零件使用壽命長,維護間隔時間長。這些精細設計和堅固結構使DRK-740成為可靠、耐用的重載切管卡盤,適用于各種重管加工行業。



適用范圍

重載激光切割卡盤打破常規設備加工局限,提供多類型重管夾持,管材使用場景更多樣。

順應多品種重管加工的行業趨勢,戴芮珂740卡盤迅速服務于橋梁隧道,工程機械、鋼構橋梁等行業,賦能企業轉型升級
