首頁 >>產品中心 >>DRK36HZG-FS重載激光切管卡盤前卡側掛

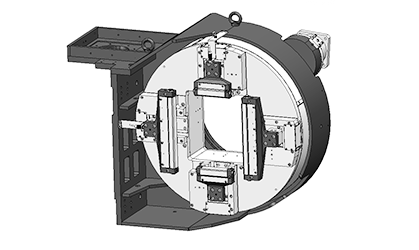

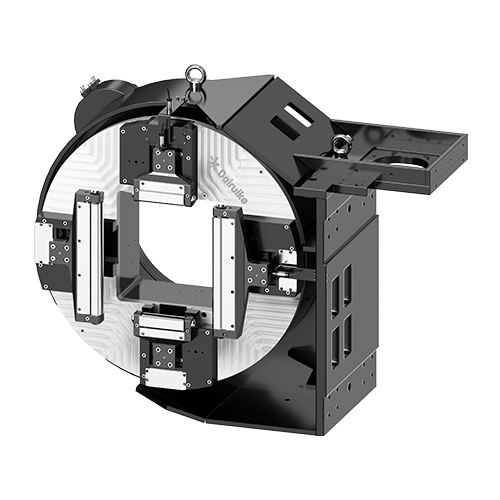

DRK36HZG-FS
重載激光切管卡盤前卡側掛
  • 1

    一體式側掛設計

    多種側掛設計可供選擇,全面適配整機凸顯產品設計差異與優勢

  • 2

    可靠穩定

    整體式內置驅動,防塵,傳動準確穩定,多角度便捷安裝

  • 3

    精準夾持

    寬窄夾持,穩定夾持適應多種型材

  • 4

    夾持力大

    實現大管、重管穩定夾持



性能參數

外徑
(mm)
通孔直徑
(mm)
中心高度
(mm)
總質量
(Kg)
慣量
(K g.cm2)
重復定位精度
(mm)
回轉精度
mm
Φ890370x370465±0.5660400000≤0.05≤0.05



單爪行程
(mm)
單爪推力
(Kg.f)
加工范圍
(mm)
許用氣壓
(M pa)
額定轉速
(rpm)
最小夾持壁厚
(mm)
保壓時間
(h)
17692020-3600.3-0.850≥312






       在重型管材加工領域,隨著大型基礎設施項目新時代的到來,對先進設備的需求激增。 從石油化工到軌道交通,從建筑橋梁到工程機械,甚至航空航天,重型氣動卡盤已成為推動經濟發展的關鍵工具。



滿足這種不斷增長的需求的最前沿是 DRK-360FS 重型氣動卡盤。 該卡盤在重型管材切割領域取得了突破,三卡盤/四卡盤設計,可實現零尾料浪費。 多種側掛方式進一步增強其適應性,突破傳統立式結構,優選一體式側掛軸承座,創新設計,結構剛性穩定。解決重型管材上料不便、上料效率低及  無法實現自動化上下料的技術難題,  更利于重型管材的人工和自動化上下料。



正在尋找滿足重型管材加工需求的理想解決方案? DRK-360FS全行程方形重型氣動卡盤提供了全面的答案。 該卡盤可夾持涵蓋從 20 mm到 360 mm的管材,旨在應對各種挑戰。 值得注意的是,它對工字鋼/槽鋼具有出色的負載能力,最大尺寸可達32#,兩個氣動卡盤的負載能力可達1000kg。



針對中型和重型管材的激光切割要求,重型光纖激光管材切割機的氣動卡盤進一步增強,配備了重型定心卡盤。 此次升級顯著增強了夾緊力,提升了管材的承載能力,確保加工穩定性和切割精度。 它采用全行程設計、寬窄滾輪夾持,為重型和大直徑管道提供了高效的解決方案。 最大夾持能力為360mm,可加工長度達12m的整根管道。



DRK-360FS 重型氣動卡盤以其可選的三卡盤或四卡盤側掛設計而脫穎而出,一體式側掛設計,增強了裝卸過程中的安全性,同時減輕了搬運重型管材的挑戰,為超重型管材精準加工提供有力夾持!



從本質上講,DRK-360FS 重型氣動卡盤代表了重型管材加工的質的轉變。 其效率、卓越的質量和廣泛的應用范圍超越了傳統方法,使其成為進入重型管材加工領域的首選設備。



適用范圍

激光專用切管機卡盤適用于激光切管設備,重載卡盤夾持力大,承重力強,滿足了中型、偏重型管材的管材加工

公司研發的激光卡盤廣泛適用于工程機械制造、建筑鋼結構、礦山機械、橋梁工程等管材加工行業。
